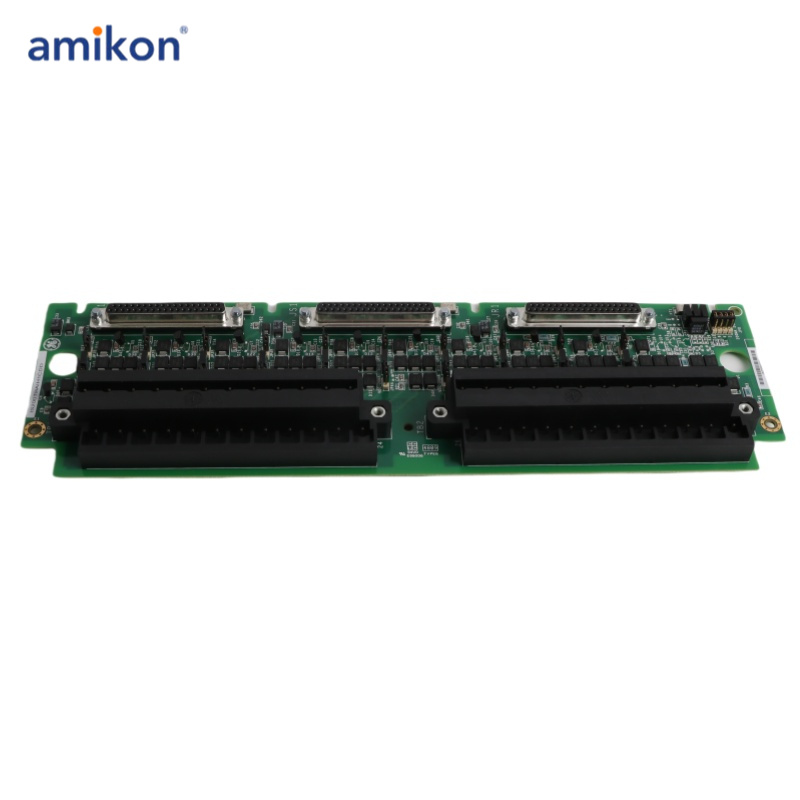

IS200TBAIH1CED GE Mark V Клеммная колодка аналогового ввода-вывода

IS200TBAIH1CED GE Mark V Клеммная колодка аналогового ввода-вывода

IS200TBAIH1CED — это клеммная плата аналогового ввода-вывода, разработанная GE. Это часть системы управления Mark VIe. Клеммная колодка аналогового ввода/вывода (TBAI) — это компонент систем управления, предлагающий универсальные функциональные возможности и надежные возможности обработки аналоговых сигналов. Это облегчает интеграцию аналоговых входов, поддерживая до 10 каналов. Эти входы предназначены для подключения различных типов датчиков, включая двухпроводные, трехпроводные, четырехпроводные датчики или датчики с внешним питанием. Такая гибкость обеспечивает плавную интеграцию с различными типами датчиков и измерительных устройств.

Особенности:
-Возможности аналогового вывода: в дополнение к аналоговым входам он обеспечивает два выходных канала, которые можно настроить для вывода токовых сигналов 0–20 мА или 0–200 мА. Такая универсальность обеспечивает точный контроль и модуляцию выходных сигналов для удовлетворения конкретных требований системы.
-Схема шумоподавления: для обеспечения целостности и надежности сигнала входные и выходные каналы оснащены схемами шумоподавления. Эта функция защищает от скачков напряжения и высокочастотного шума, сохраняя качество и стабильность сигнала даже в сложных рабочих условиях.
-Варианты подключения: разработаны с тремя 37-контактными разъемами постоянного тока, предназначенными для подключения к VAIC. Для симплексных приложений используется один разъем (JR1), а в приложениях TMR (тройное модульное резервирование) используются все три разъема. Такая настройка обеспечивает плавную интеграцию и связь между TBAI и VAIC, обеспечивая оптимальную производительность и надежность.
-Работа в приложениях TMR: в конфигурациях TMR входные сигналы распределяются по трем разъемам, предназначенным для элементов управления R, S и T. Плата интеллектуально объединяет выходной ток трех подключенных драйверов и определяет общий ток с помощью измерительного шунта. Этот сигнал общего тока затем передается на VAIC для регулирования на основе заданного значения, что обеспечивает точный контроль и синхронизацию в архитектурах резервированных систем.
