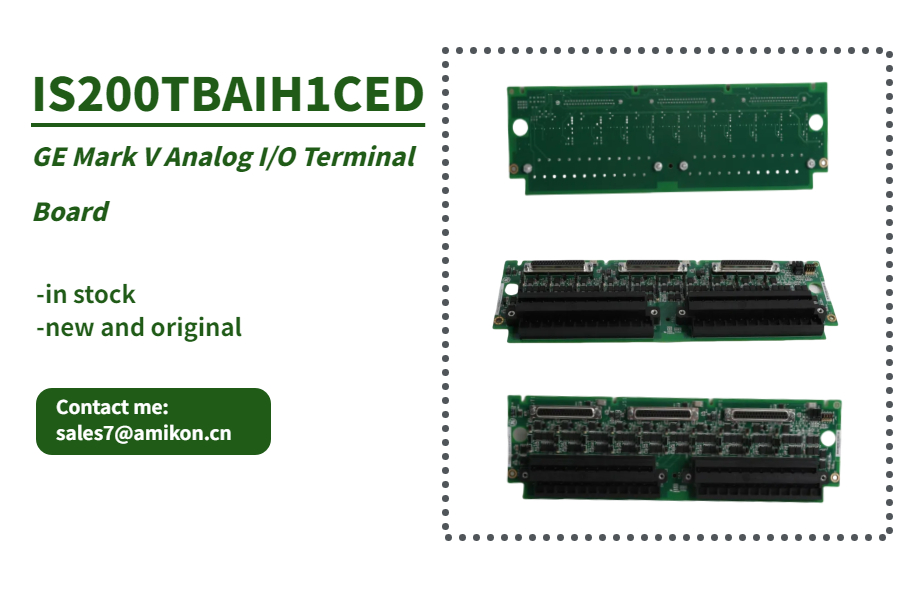

IS200TBAIH1CED — клеммная колодка аналогового ввода-вывода

Знакомство с IS200TBAIH1CED клеммной колодкой аналогового ввода-вывода
IS200TBAIH1CED — это клеммная колодка аналогового ввода-вывода, разработанная General Electric (GE) и являющаяся важным компонентом системы управления Mark VIe. Разработанный для эффективной обработки аналоговых сигналов, он поддерживает универсальную функциональность и надежную работу, что делает его неотъемлемой частью современных промышленных систем управления.

Основные характеристики IS200TBAIH1CED
Возможности аналогового вывода
Клеммная колодка IS200TBAIH1CED поддерживает два аналоговых выходных канала, которые можно настроить для вывода токовых сигналов 0–20 мА или 0–200 мА. Такая гибкость позволяет точно управлять выходными сигналами, обеспечивая соответствие клеммной колодки разнообразным системным требованиям. Эти возможности обеспечивают эффективную интеграцию с широким спектром датчиков и измерительных устройств.

Схема шумоподавления
Для обеспечения целостности и надежности сигнала клеммная колодка оснащена схемой шумоподавления как для входных, так и для выходных каналов. Эта функция защищает от скачков напряжения и высокочастотного шума, обеспечивая качество и стабильность сигнала даже в сложных рабочих условиях.

Варианты подключения
IS200TBAIH1CED включает в себя три 37-контактных разъема постоянного тока, которые облегчают подключение к картам аналогового ввода/вывода напряжения (VAIC). Для симплексных приложений используется один разъем (JR1), а для приложений с тройным модульным резервированием (TMR) используются все три разъема. Такая настройка обеспечивает плавную интеграцию и связь с VAIC, повышая надежность системы.

Работа в приложениях TMR
Разъемная плата IS200TBAIH1CED демонстрирует превосходные характеристики в конфигурациях TMR:
Распределение сигнала: Входные сигналы распределяются по трем разъемам, предназначенным для элементов управления R, S и T.
Измерение тока: плата объединяет выходной ток трех драйверов и рассчитывает общий ток с помощью измерительного шунта.
Точное регулирование: этот сигнал общего тока отправляется на VAIC для точного регулирования на основе заданного значения, обеспечивая точную синхронизацию в архитектурах с резервированием.

Расширенные диагностические функции
Контроль падения напряжения
Для контроля уровней выходного тока клеммная колодка IS200TBAIH1CED использует последовательный резистор для измерения падения напряжения в цепи. Любые аномальные уровни тока вызывают диагностические сигналы тревоги или неисправности через VAIC, обеспечивая обратную связь в реальном времени и обнаружение неисправностей.

Идентификатор разъема устройства
Каждый кабельный разъем оснащен идентификационным устройством, которое содержит важную информацию, такую ​​как серийный номер платы, тип, номер версии и расположение разъема (JR, JS, JT). Если VAIC обнаруживает какие-либо несоответствия или несоответствия, срабатывает ошибка несовместимости оборудования, обеспечивая правильную идентификацию и совместимость.

Механизмы обнаружения неисправностей
Усовершенствованные механизмы обнаружения неисправностей клеммной колодки обеспечивают диагностику в реальном времени. Отклонения в выходном токе или проблемы несовместимости оборудования приводят к диагностическим сигналам тревоги или неисправностям, что позволяет операторам эффективно выявлять и устранять проблемы.

Интеграция с системами управления
Диагностические данные с клеммной колодки IS200TBAIH1CED легко интегрируются в более широкую систему управления. Такая интеграция позволяет операторам отслеживать состояние клеммной колодки и активно решать проблемы, повышая общую надежность и эффективность системы.

Заключение
Клеммная панель аналогового ввода-вывода IS200TBAIH1CED от GE — это универсальный и надежный компонент системы управления Mark VIe. Благодаря своим расширенным функциям, таким как гибкие возможности аналогового вывода, схема подавления шума и надежная диагностика, эта клеммная колодка обеспечивает плавную интеграцию, оптимальную производительность и повышенную надежность системы. Используя эти возможности, операторы могут добиться точного управления, минимизировать время простоя и оптимизировать усилия по техническому обслуживанию, что делает его ценным активом в средах промышленного управления.
