9905-969 — 6-канальный модуль аналогового ввода Linknet

9905-969 — 6-канальный модуль аналогового ввода Linknet

November 15,2024

9905-969 — 6-канальный модуль аналогового ввода Linknet

Спецификация	Подробности
Номер детали	9905-969
Производитель	Вудворд
Размеры	14Ш x 11В x 4Г
Тип дисплея	2 строки по 24 символа
Точность	1 % при 25 °C
Вход источника питания	18–32 В (постоянного тока)
Сеть к каналу ввода-вывода	277 В (переменный ток)
Вход источника питания в сеть	277 В (переменный ток)
Вход источника питания в канал ввода-вывода	500 В
Стандарты влажности	20 и 55°C при 95% в течение 48 часов
Входное напряжение	+24 В постоянного тока при 1 А
Клавиатура/Дисплей	30 Многофункциональная клавиатура
Диапазон температур	от –40 до +55 °C
Вес	9,11 фунтов
Наличие	В наличии
Страна происхождения	США

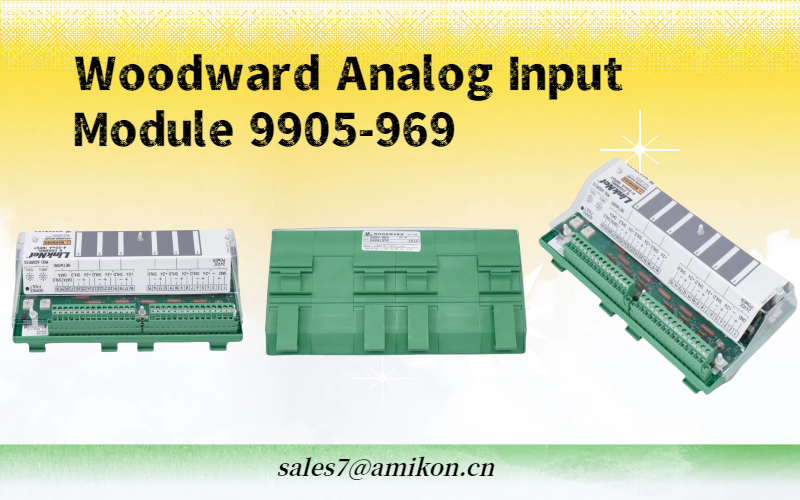

Введение в модуль аналогового ввода Woodward 9905-969
Woodward 9905-969 — это 6-канальный модуль аналогового ввода, который играет решающую роль в распределенных системах управления. Этот модуль, разработанный специально для системы управления NetCon, помогает пользователям управлять недорогими и простыми возможностями распределенного ввода-вывода. Он идеально подходит для приложений, использующих аналоговые сигналы, например 4–20 мА, что делает его универсальным вариантом для задач мониторинга и управления.

Роль LINKnet и ее сетевая архитектура
В основе модуля Woodward 9905-969 лежит распределенная сеть ввода-вывода LINKnet. Эта сеть предназначена для облегчения простой и надежной связи между контроллером NetCon и модулями ввода-вывода. Сетевая структура поддерживает до четырех автономных транков, к каждому из которых можно подключить до 60 модулей ввода-вывода. Каждый из этих модулей может обмениваться данными с контроллером NetCon через одну витую пару, обеспечивая эффективное и экономичное решение для расширения систем управления.

Одной из выдающихся особенностей этой архитектуры является возможность подключения до 240 модулей ввода-вывода, каждый из которых оснащен несколькими каналами. Такая масштабируемость гарантирует, что сеть может расти по мере необходимости, что делает ее очень гибким вариантом для различных промышленных приложений.

Настройка сети: как настроить и использовать модуль 9905-969
Настроить модуль 9905-969 очень просто. Для настройки сетевого адреса используются поворотные переключатели на модуле LINKnet, что обеспечивает быструю и простую интеграцию в систему. Эти переключатели имеют решающее значение, поскольку они обеспечивают связь модуля с контроллером NetCon по правильному адресу, обеспечивая плавную и безошибочную работу.

Процесс настройки включает в себя проверку того, что сетевой адрес, определенный для модуля в кодере MOE, соответствует адресу, установленному поворотными переключателями. Эта совместимость гарантирует, что все узлы в сети работают с одинаковой скоростью и могут обмениваться данными без каких-либо перебоев или задержек.

Аппаратные характеристики модуля аналогового ввода 9905-969
Модуль Woodward 9905-969 имеет надежную аппаратную установку, обеспечивающую надежность и эффективность. Каждая сеть питается от одного модуля контроллера NetCon, который поддерживает различные модули ввода-вывода, включая термопары, термометры сопротивления, дискретные модули и модули 4–20 мА. Сам модуль аналогового ввода имеет шесть каналов, что позволяет ему обрабатывать несколько сигналов одновременно.

Кроме того, в той же сети доступны другие типы модулей ввода-вывода, например, модули релейного вывода с восемью каналами и модули дискретного ввода с 16 каналами. Широкий набор модулей повышает гибкость системы, делая ее пригодной для различных промышленных применений.

Монтаж и установка: простая настройка для промышленных условий
Модуль 9905-969 разработан с учетом практичности. Он помещен в пластиковый корпус полевого модуля Phoenix, что делает его пригодным для монтажа на DIN-рейку. Эта особенность позволяет легко установить его в шкафах управления или других местах рядом с турбиной, при условии, что установка соответствует требуемым стандартам температуры и вибрации.

Компактная и прочная конструкция модуля гарантирует эффективную работу даже в сложных промышленных условиях, что делает его надежным компонентом для длительного использования в распределенных системах управления.

Заключение
Модуль аналогового ввода Woodward 9905-969 является важным компонентом промышленных систем управления, которым требуются возможности распределенного ввода-вывода. Благодаря простой интеграции в сеть LINKnet, эффективной конфигурации и гибким возможностям аппаратного обеспечения он обеспечивает надежное и масштабируемое решение для управления аналоговыми входными сигналами в различных промышленных условиях. Независимо от того, расширяете ли вы существующую систему управления или устанавливаете новую, модуль 9905-969 предлагает мощное и экономичное решение, отвечающее требованиям современных систем автоматизации.
